Diagnostic structurel et rétro-ingénierie Analyser et comprendre la structure existante
Anticipez les risques structurels grâce au diagnostic et à la rétro-ingénierie réalisés par WA STRUCTURES AUSCULTATION DE L'EXISTANT à NANTES, selon les normes Eurocodes et les référentiels nationaux applicables à la sécurité des ouvrages existants.
Le diagnostic structurel et le diagnostic structurel de l’existant s’appuient sur une démarche d’ingénierie rigoureuse et documentée. Rétro-ingénierie du bâtiment consiste à retrouver le mode constructif d’un bâtiment ou partie de bâtiment dans le cas où nous ne disposons pas ou que partiellement de façon insuffisante de plan de la structure. Pour réaliser cette étude, nous devons généralement réaliser une investigation du bâtiment existant. Lorsque le bâtiment est dit en « milieu occupé », nous devons trouver les conditions pour obtenir les informations sur la structure existante tout en réduisant les nuisances sur les personnes occupant les lieux le moins possible pour les rendre acceptables.
Le diagnostic structurel constitue une étape fondamentale avant toute réhabilitation, changement d’usage ou renforcement. Nos ingénieurs s’appuient sur les référentiels en vigueur : NF EN 1992-1-1 (Eurocode 2) pour le béton armé, NF EN 1993-1-8 (Eurocode 3) pour l’acier, NF EN 1995-1-1 (Eurocode 5) pour le bois, ainsi que NF P18-702 pour les essais de portance, en cohérence avec les exigences nationales et européennes.
Notre méthodologie couvre l’inspection visuelle, les relevés dimensionnels, l’instrumentation, ainsi que des essais destructifs et non destructifs. Cette approche permet d’objectiver les pathologies, d’identifier les causes des désordres et de dimensionner les renforcements requis. Elle garantit un diagnostic structurel fiable, opposable et exploitable par la maîtrise d’œuvre.

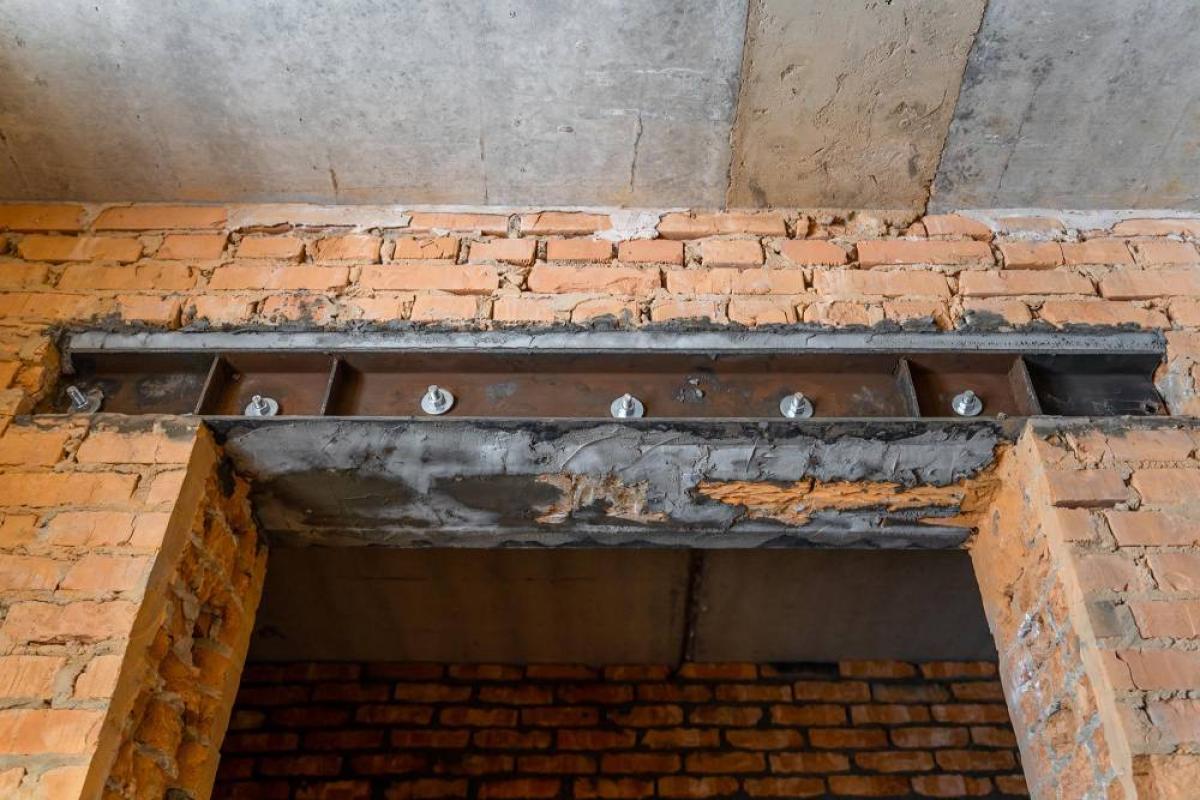

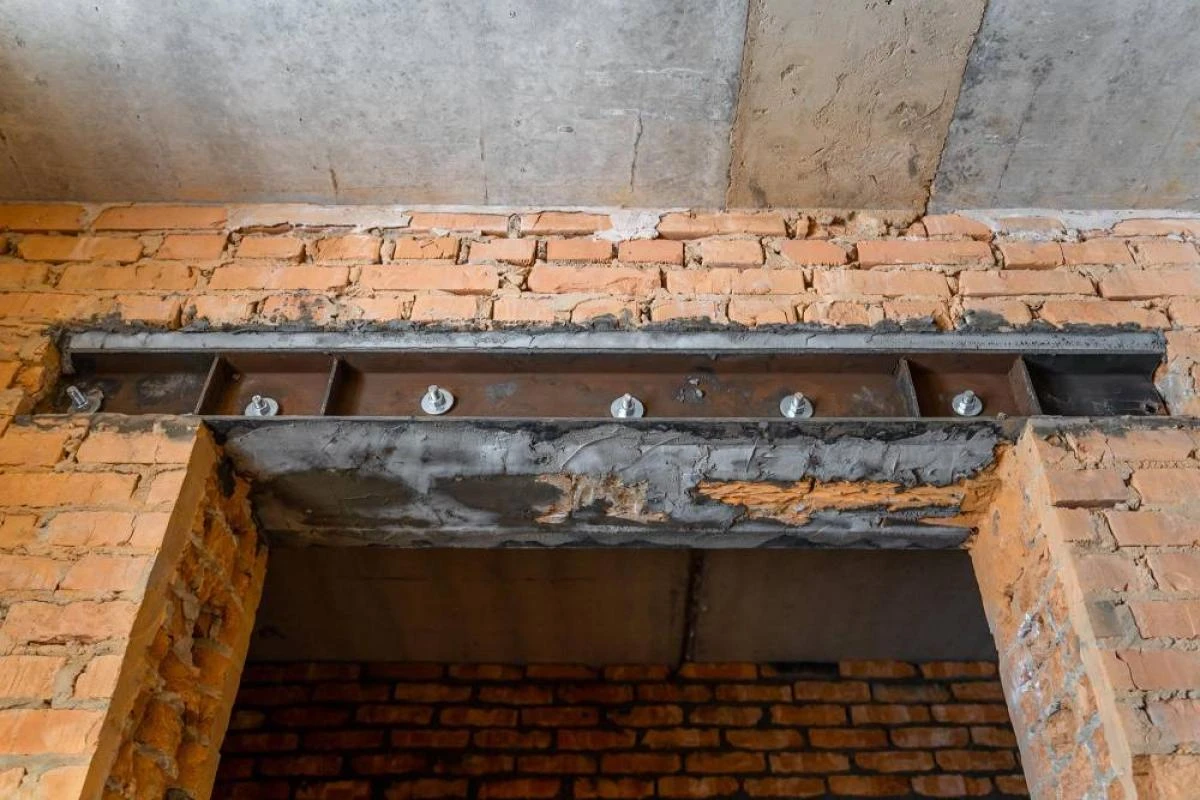

Identifier les pathologies pour des remédiations adaptées à vos ouvrages
Les pathologies les plus courantes concernent la carbonatation du béton, la corrosion des armatures, les fissurations structurelles, les déformations excessives et les affaissements. Nous mettons en œuvre une instrumentation de suivi afin de documenter les évolutions et prévenir les risques, avec capteurs de déplacement/contrainte et seuils d’alerte calibrés.
diagnostic structurel — Exemple : dans le cas de la construction de l’hôpital d’Angers, nous devons installer une série de capteurs (d’instruments) permettant de vérifier l’absence d’écart de mesure à une limite qui servira d’alerte. Ces seuils d’alerte présentent des indicateurs permettant de prendre des mesures pour stopper la déformation structurelle ou installer des renforcements pour éviter un désordre structurel. Dans le cadre de la mesure de la capacité portante du plancher non justifiable au calcul, l’expérimentation in vivo s’avère utile. Nous mesurons des mesures limites et les mesurons à l’aide d’un capteur très précis (au dixième de millimètre). Ceci nous permet de documenter une stabilité ou une instabilité structurelle.
Méthodes de diagnostic, instrumentation et investigations
Nos investigations mobilisent : essais non destructifs (ferroscan, radar de structure, scléromètre, ultrasons, thermographie), essais destructifs (carottages, prélèvements, compression/traction selon NF P18-702), et modélisation par éléments finis (FEM) pour recalculer la portance et simuler les sollicitations (surcharges, fluage, sismique). Les structures étant souvent dissimulées (doublages, faux-plafonds), nous procédons par sondages et investigations partielles, afin d’extrapoler l’organisation globale tout en limitant l’intrusivité.
Rétro-ingénierie : comprendre et adapter les modifications souhaitées à l’existant
diagnostic structurel et rétro-ingénierie — La rétro-ingénierie consiste à retrouver le mode constructif d’un bâtiment existant. Nous devons réaliser les investigations destructives ou non (à l’aide d’outils non invasifs tels que des radars béton). L’un des savoir-faire de notre équipe consiste à obtenir les informations les plus précises en rendant acceptable les travaux d’investigation. Les travaux d’instigation sur la structure existante sont souvent bruyants pour les occupants du bâtiment. Les structures sont généralement cachées derrière des doublages, des faux-plafonds. L’investigation consiste à réaliser des sondages de la structure. Le sondage consiste à examiner une partie du tout et de déduire le tout. Nous réalisons les plans des éléments structurels et nous permettent de comprendre l’agencement des éléments qui composent la structure du bâtiment.
Conseils pratiques pour une rétro-ingénierie réussie
- Identifier les objectifs (réhabilitation, extension, surélévation, contentieux, etc.).
- Rassembler les documents disponibles (plans historiques, rapports, archives photos).
- Prévoir l’accès aux éléments porteurs (trappes, démontages localisés, repérage réseaux).
- Conduire les investigations selon les règles de l’art et NF P18-702 / DTU 13.1.
- Modéliser et comparer aux seuils de sécurité des Eurocodes (FEM, recalcul de portance).
Questions fréquentes sur diagnostic structurel et rétro-ingénierie
À quel moment apparaît la nécessité d’un diagnostic structurel ?
Lorsque, d’une part l’historique de construction a été perdu et les plans d’exécution sont perdus ou incomplets d’autre part. / Lorsqu’un changement de destination apparaît dans un bâtiment. Le changement de destination est le fait de changer d’usage. Par exemple, d’une habitation à un bureau ou d’un bureau à un commerce ou à un lieu de stockage de livre par exemple.
Qu’est-ce que l’instrumentation de bâtiment dans l’étude structurelle de l’existant ?
L’instrumentation est un outil pour documenter une mesure ou un écart de mesure. Dans le cas de la construction de l’hôpital d’Angers, nous devons installer une série de capteurs (d’instruments) permettant de vérifier l’absence d’écart de mesure à une limite qui servira d’alerte. Ces seuils d’alerte présentent des indicateurs permettant de prendre des mesures pour stopper la déformation structurelle ou installer des renforcements pour éviter un désordre structurel. Dans le cadre de la mesure de la capacité portante du plancher non justifiable au calcul, l’expérimentation in vivo s’avère utile. Nous mesurons des mesures limites et les mesurons à l’aide d’un capteur très précis (au dixième de millimètre). Ceci nous permet de documenter une stabilité ou une instabilité structurelle.
En quoi consiste la rétro-ingénierie ?
La rétro-ingénierie consiste à retrouver le mode constructif d’un bâtiment existant. Nous devons réaliser les investigations destructives ou non (à l’aide d’outils non invasifs tels que des radars béton). L’un des savoir-faire de notre équipe consiste à obtenir les informations les plus précises en rendant acceptable les travaux d’investigation. Les travaux d’instigation sur la structure existante sont souvent bruyants pour les occupants du bâtiment. Les structures sont généralement cachées derrière des doublages, des faux-plafonds. L’investigation consiste à réaliser des sondages de la structure. Le sondage consiste à examiner une partie du tout et de déduire le tout. Nous réalisons les plans des éléments structurels et nous permettent de comprendre l’agencement des éléments qui composent la structure du bâtiment.
Est-ce obligatoire avant une réhabilitation ?
Cette étape est indispensable sans être obligatoire réglementairement. Une réhabilitation consiste à réaménager un bâtiment en gardant l’aspect extérieur. Dans le cas où la réhabilitation conduit à un changement de destination, la retro-ingénierie s’avère indispensable. Le caractère indispensable provient de la nécessité de devoir justifier chaque changement structurel par des calculs ou des essais comme un essai de chargement. Nous avons réalisé un essai de chargement d’une des salles du musée Dobrée de Nantes (cf. références).
Une expertise structurelle déployée sur tout le Grand Ouest
Nos ingénieurs interviennent sur l’ensemble de la région nantaise et du Grand Ouest : NANTES, Saint-Nazaire, Rennes, Vannes, La Roche-sur-Yon, Angers et Cholet. Cette couverture géographique nous permet d’accompagner efficacement les maîtres d’ouvrage, architectes et entreprises, quelle que soit la typologie des structures étudiées.
Vous souhaitez approfondir la compréhension de notre méthodologie ou découvrir d’autres missions d’ingénierie ? Consultez notre service sur les études de capacité portante pour en savoir plus sur nos approches complémentaires.
Garantir la sécurité et la performance de vos ouvrages grâce à une ingénierie de précision
Un diagnostic structurel et un diagnostic structurel de rétro-ingénierie bien menés permettent de révéler le potentiel et les limites d’un bâtiment avant toute transformation. En s’appuyant sur des calculs conformes aux Eurocodes, des essais maîtrisés et une observation instrumentée, WA STRUCTURES AUSCULTATION DE L'EXISTANT sécurise la décision technique, la performance et la durabilité de vos ouvrages à NANTES et dans toute la région.
